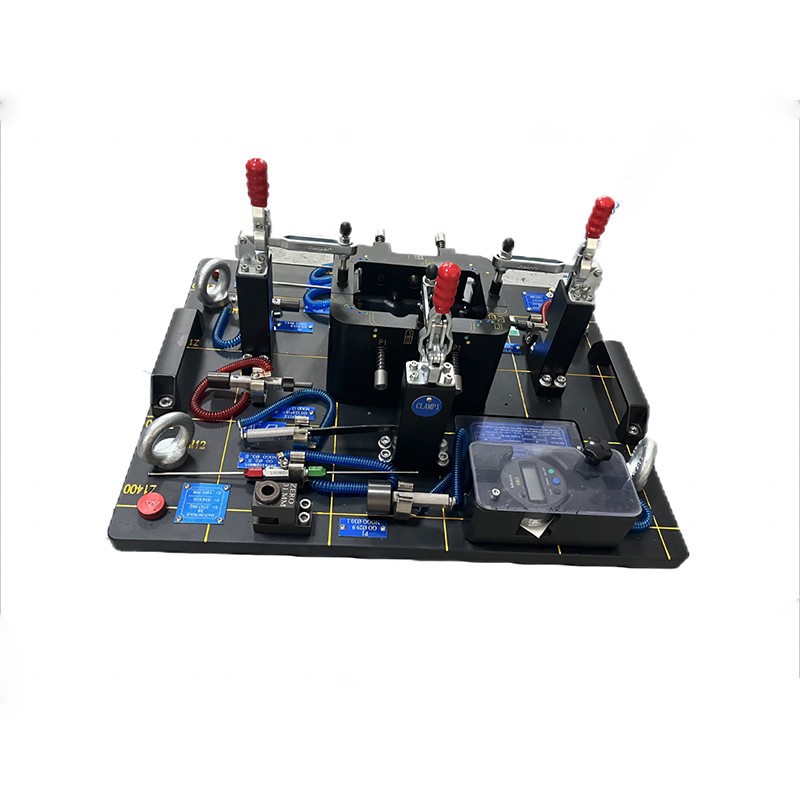

Automobilový kontrolní přípravek
Velikost produktu: 94*48*40mm
Materiál: hliník, měď a epoxidová pryskyřice
Specifikace produktu
|
jméno výrobku |
Automobilový kontrolní přípravek |
|
Předmět číslo. |
HTCK-002 |
|
Velikost produktu |
94 * 48 * 40 mm |
|
Materiál |
Hliník, měď a epoxidová pryskyřice |
|
Přesnost |
0.005-0.1 mm nebo na vaši žádost |
|
Barva |
Eloxované, hliníkové barvy, černé nebo jednotlivé díly lze upravit dle přání zákazníka |
|
Povrchová úprava |
Pískování, tepelné zpracování, pískování, tepelné zpracování atd |
|
Obráběcí zařízení |
CNC, EDM, Argie Charmilles, Frézka, 3DCMM, |
|
Metoda loga |
Laserové gravírování, CNC gravírování |
|
Používání |
Výrobci autodílů a automobilové továrny |
|
Obal |
Dřevěná krabička nebo na přání |
|
Testovací zařízení |
Tři souřadnicový měřicí stroj, mikrometr, posuvná měřítka |
Automobilový kontrolní přípravek Úvod
Automobilový kontrolní přípravek HT Tool má vysokou přesnost měření bez deformace, nízké náklady na údržbu a dobré pohodlí. Kontrola klíčových vlastností produktu, kontrola charakteristických linií, kontrola funkčních otvorů a detekce oblasti, která je náchylná k deformaci v procesu montáže, pro montáž automobilových dílů a kontrolu přizpůsobení výrobní funkce. Ve výrobním procesu automobilových dílů je realizována online kontrola automobilových dílů, která zajišťuje rychlé posouzení stavu kvality automobilových dílů ve výrobě, zajišťuje bezpečnost a rychlost zpracování montáže automobilových dílů a zlepšuje kvalitu automobilových dílů.
Výhody použití Automotive Checking Fixture
- VýrobaÚčinnost
Používání automobilových kontrolních přípravků může vést k přesnému vedení a podpoře poskytované ke zlepšení přesnosti obrábění, snížení chyb, zmetků a přepracování, což má za následek vyšší výnos a zvýšenou produkci.
- Konzistence produktu
Lidská chyba je častou příčinou vad obrobku ve výrobním procesu. Kontrolní přípravek snižuje pravděpodobnost lidské chyby naváděním nástrojů a upínacích zařízení do správné polohy. Nástroj HT poskytuje vysokou přesnost a přesnost, což má za následek konzistentní kvalitu vyráběných součástí. Jejich použití eliminuje potřebu ručního vyrovnávání a seřizování, což může vést k odchylkám ve výrobním procesu.
- Životnost
Tento kontrolní přípravek je vyroben z vysoce kvalitních materiálů, jako je hliník, měď a epoxidová pryskyřice, a má vynikající odolnost proti opotřebení, stlačení a korozi. Je navržen tak, aby zajistil maximální odolnost a dlouhou životnost.
- Úspora nákladů
Jednou rukou jsou automobilová kontrolní zařízení vyráběna vždy podle přesných specifikací, což vede k efektivnějšímu využití materiálů. Snížení počtu chyb a defektů se promítá do nižší míry zmetkovitosti a přepracování, což výrobcům výrazně šetří materiál a náklady na práci. Na druhou stranu, HT Tool používá vysoce kvalitní suroviny a vlastní obrábění k dokončení výroby kontrolních přípravků, jsme středně velký podnik, a proto snížíme náklady na správu a nakonec ušetříme náklady našim zákazníkům.
Aplikace ve výrobě
- Montáž automobilových dílů:
Automobilové kontrolní přípravky jsou široce používány v automobilovém průmyslu nebo jiných průmyslových odvětvích k ověřování rozměrů součástí, jako jsou prvky podvozku a vnitřní vybavení. Zajišťují, že díly do sebe během montáže správně zapadají a splňují přísné výkonové normy.
- Prostředí hromadné výroby:
Pokud se vyrábí velké množství stejných nebo podobných dílů, kontrolní přípravky poskytují nákladově efektivní řešení pro zajištění jednotnosti a přesnosti. To je zásadní pro splnění výrobních cílů bez kompromisů v kvalitě.
- Výměna specializovaných měřicích nástrojů:
Kontrolní přípravky slouží jako všestranná alternativa ke specializovaným měřicím nástrojům, jako jsou zástrčková měřidla a OD měřidla. Nabízejí jednoduchost ovládání a přitom poskytují přesná měření, díky čemuž jsou vhodné pro širokou škálu výrobních aplikací v automobilovém průmyslu, letectví, elektronice a tak dále...
Operační sekvence automobilového Kontrolního přípravku a měřidel
Zde jsou postupy automobilových kontrolních přípravků:
- Vizuální kontrola pro kontrolu ostrých hran dílů, prasklin a otřepů.
- Pomocí kolíků GO a NOGO zkontrolujte velikost otvorů.
- Aby se díly dobře dotýkaly pomocí základního pinu netpadu a magnetu
- Nastavením dílu udržujte dobrý kontakt se sítěmi a spojte jej pomocí X/Y1/Z1 a Y2/Z2.
- Uzavřete svorku Z1,Z2,Z3.
- Pomocí kolíků P1 zkontrolujte polohu otvoru.
- Pomocí tykadla a měřidla oříznutí zkontrolujte obložení a povrch jako barevné body.
-
Pokud přirozeně detekuje okraj materiálu, je kvalifikován v rozmezí +/-1.5 řádků a naopak.
-
Zapisování výsledků do kontrolního listu.
-
Uvolnění a odstranění dílu.
Poznámka: Kontrolní přípravek/měřidla musí být v bezprašném prostředí se stabilní teplotou a vlhkostí, když se používají ke kontrole produktu.
Kontrola automobilového kontrolního přípravku
HT Tool&Die může pomoci interpretovat kontroly a také poskytnout podrobné zprávy, cestovní mapy a informace přizpůsobené vašim specifikacím. Máme souřadnicový měřicí stroj Tarus, laserový sledovač Faro a mnoho dalších měřicích přístrojů pro provádění všech našich funkcí kvality.
Po dokončení kontroly automobilových kontrolních přípravků vám může měřidlo R&R pomoci určit, zda váš měřicí nástroj funguje správně nebo zda jej osoba používající nástroj správně obsluhuje. Abychom zajistili platnost vašich výsledků testů, používáme různé díly a operátory, abychom ověřili, že každý díl kontroluje totéž, bez ohledu na to, kdo je operátor. Prostřednictvím úspěšného měření R&R si budete moci uvědomit, jak dobře měříte díly.
Osvědčení
