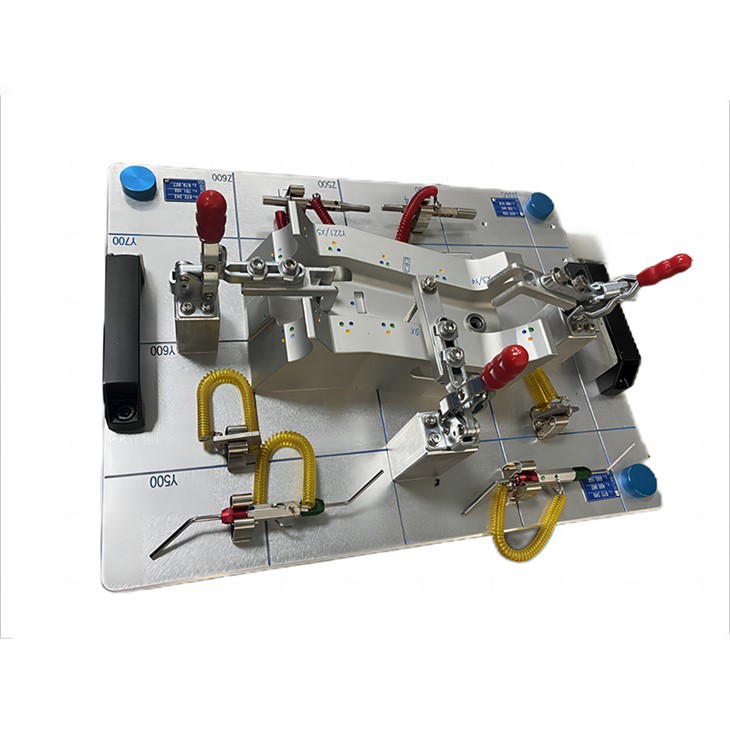

Kontrola součástí přípravku

Číslo položky:HTCK-001
Velikost produktu: 105*52*48mm
Materiál: hliník, měď a epoxidová pryskyřice

Odeslat dotaz

Představení produktu

Specifikace produktu

jméno výrobku	Kontrola součástí přípravku
Předmět číslo.	HTCK-001
Velikost produktu	105 * 52 * 48 mm
Materiál	Hliník, měď a epoxidová pryskyřice
Přesnost	0.005-0.1 mm nebo na vaši žádost
Barva	Eloxované, hliníkové barvy, černé nebo jednotlivé díly lze upravit dle přání zákazníka
Povrchová úprava	Pískování, tepelné zpracování, pískování, tepelné zpracování atd
Obráběcí zařízení	CNC, EDM, Argie Charmilles, Frézka, 3DCMM,
Metoda loga	Laserové gravírování, CNC gravírování
aplikace	Výrobci autodílů a automobilové továrny
Obal	Dřevěná krabička nebo na přání
Testovací zařízení	Tři souřadnicový měřicí stroj, mikrometr, posuvná měřítka

Kontrolní přípravek Úvod

Kontrolní přípravek je nástroj pro zajištění kvality používaný v průmyslových odvětvích ke kontrole kvality součástí se složitými tvary. Výrobci hledají pomoc při kontrole přípravků, aby zkontrolovali rozměrovou přesnost svých výrobků. Kontrolují také součásti, zda nejsou zdeformované, poškrábané a kontrolují, zda jsou součásti správně zarovnány, a osvědčují, že produkt splňuje všechna nezbytná bezpečnostní kritéria a specifikace.

Vlastnosti a typy kontrolních přípravků

Souřadnicové upínací přípravky jsou typem součástí kontrolních upínacích přípravků, které jsou navrženy tak, aby držely a umisťovaly součásti, sondy nebo obrobky během měření rozměrů a dalších operací měření souřadnicového měřicího stroje (CMM).

Význam kontroly přípravků v automobilovém průmyslu

Komponenty Check Fixtures jsou nezbytnou součástí zajištění kvality při vývoji složitých produktů, jako jsou automobily a letadla. Moderní součásti kontrolního přípravku umožňují operátorovi zkontrolovat rozměry nebo detaily vnitřního nebo vnějšího dílu a zjistit, zda byl vyroben v tolerancích návrhu. K přípravku může být připevněno několik svorek, kolíků, sond nebo jiných nástrojů a jasný soubor instrukcí krok za krokem, aby bylo zajištěno, že bez ohledu na to, kdo je provozovatelem přípravku, bude výsledek kontroly stejný.

Aplikace ve výrobě

Montáž automobilových dílů:

Komponenty kontrolních přípravků jsou široce používány v automobilovém průmyslu nebo jiných průmyslových odvětvích k ověřování rozměrů komponentů, jako jsou prvky podvozku a vnitřní vybavení. Zajišťují, že díly do sebe během montáže správně zapadají a splňují přísné výkonové normy.

Prostředí hromadné výroby:

Pokud se vyrábí velké množství stejných nebo podobných dílů, kontrolní přípravky poskytují nákladově efektivní řešení pro zajištění jednotnosti a přesnosti. To je zásadní pro splnění výrobních cílů bez kompromisů v kvalitě.

Výměna specializovaných měřicích nástrojů:

Kontrolní přípravky slouží jako všestranná alternativa ke specializovaným měřicím nástrojům, jako jsou zástrčková měřidla a OD měřidla. Nabízejí jednoduchost ovládání a přitom poskytují přesná měření, díky čemuž jsou vhodné pro širokou škálu výrobních aplikací v automobilovém průmyslu, letectví, elektronice a tak dále...

Výhody použití kontrolních přípravků

Úspora nákladů:Komponenty kontrolních přípravků jsou obecně dostupnější než specializované měřicí přístroje, což snižuje kapitálové investice do kontrolního zařízení.
Snadnost použití:Jsou navrženy tak, aby byly uživatelsky přívětivé a vyžadovaly minimální školení operátorů, aby mohli účinně provádět kontroly.
Spolehlivost:Kontrolní přípravky nebo měřidla poskytují konzistentní a opakovatelná měření a zajišťují spolehlivost procesů kontroly kvality.
Škálovatelnost:Měřidla jsou vhodná pro malá i velká výrobní prostředí a přizpůsobují se měnícím se objemům výroby a požadavkům.

Proč zvolit HT nástroj

Zde je několik přesvědčivých důvodů, proč si vybrat nástroje HT pro komponenty kontrolního přípravku:

Prémiová kvalita:Vysoce přesné zpracovatelské stroje zajistí kontrolu komponentů přípravků v prvotřídní kvalitě.

Konkurenční cena: Vlastní obrábění plus dlouhodobá spolupráce s dodavateli materiálů a sekundární obrábění nám udržují stabilní zajištění kvality, abychom ušetřili náklady.

Záruka spokojenosti:Certifikace ISO9001 pro systémy kvality zajistí spokojenost zákazníků s naším produktem.

Flexibilní přizpůsobení:Služby OEM nebo přizpůsobená řešení jsou k dispozici na základě požadavků zákazníků.

Rychlá doba obratu:Krátký cyklus a včasné dodání s přísnou kontrolou časové osy, aby byla zajištěna dodací lhůta.

Pozorný servis: Silný projektový management a zkušený inženýring zajišťují nejvyšší kvalitu.

FAQ

Otázka: Co jsou kontrolní přípravky?

Odpověď: Kontrolní přípravek je nástroj pro zajištění kvality používaný v průmyslových odvětvích ke kontrole kvality součástí se složitými tvary. Nepoužívají se při výrobě součástí, ale k přijímání nebo odmítání již vyrobených součástí podle rozměrové přesnosti.

Otázka: Jaký je rozdíl mezi přípravkem a měřidlem?

Odpověď: Na rozdíl od kontrolního měřidla může kontrolní přípravek bezpečně držet kontrolovanou součást nebo obrobek ve vysoce předvídatelné orientaci. Kromě toho může také obsahovat libovolný počet měřicích a jiných nástrojů pro upínání obrobku, jako jsou polohovací kolíky, přípravky a svorky.

Otázka: Jaké jsou důležité prvky kontroly přípravků?

Odpověď: Základní součásti inspekčního přípravku zahrnují základnu (desku) a část nábytku nebo hnízda, opěrné/kontaktní body a mohou zahrnovat svorky, zarážky, vakuum, magnety a pneumatické.

Otázka: Jaké jsou základy komponent kontrolního přípravku?

Odpověď: Zejména v automobilovém průmyslu jsou kontrolní přípravky nebo „kontrolní pomůcky“ nebo kontrola součástí přípravků, jak se na ně odkazuje v procesu PPAP, často hybridem těchto dvou. Mohou být navrženy tak, aby držely kus například pro kontrolu souřadnicového měřicího stroje, a zahrnují povrchy, které odpovídají vztažným bodům schémat GD&T nebo pozicím automobilů na výkresu. Stejná zařízení mohou obsahovat indikátory, které poskytují přímou proměnnou naměřená data pro určité funkce.

Otázka: Co je opakovatelnost a reprodukovatelnost měření (Gage R&R)

Odpověď: Opakovatelnost a reprodukovatelnost měření jsou často označovány jako Gage R&R. Je to metoda pro posouzení opakovatelnosti a reprodukovatelnosti měřicího systému, když používáte kontrolní součásti přípravků. Jinými slovy, studie Gage R&R se provádějí s cílem zjistit, jak velká část změn procesu je způsobena systémem měření.

Otázka: Jak se liší od svítidla BIW?

A: Zatímco oba jsou intenzivně využívány v automobilovém průmyslu, je mezi nimi nepatrný rozdíl. Přípravek BIW (Body in White) je výrobní nástroj, který drží 3-rozměrné díly pohromadě, které mají být svařeny. V automobilovém průmyslu se kontrolní přípravek používá ke kontrole finálních součástí plechových dílů karoserie tak, že když jsou všechny díly podvozku vozidla umístěny v upínacím přípravku BIW, jsou vzájemně přesně umístěny.
